رطوبت‌ سنج برخط غیرتماسی NIR ویرایکو​

رطوبت‌ سنج برخط غیرتماسی NIR ویرایکو

مقدمه و معرفی محصول

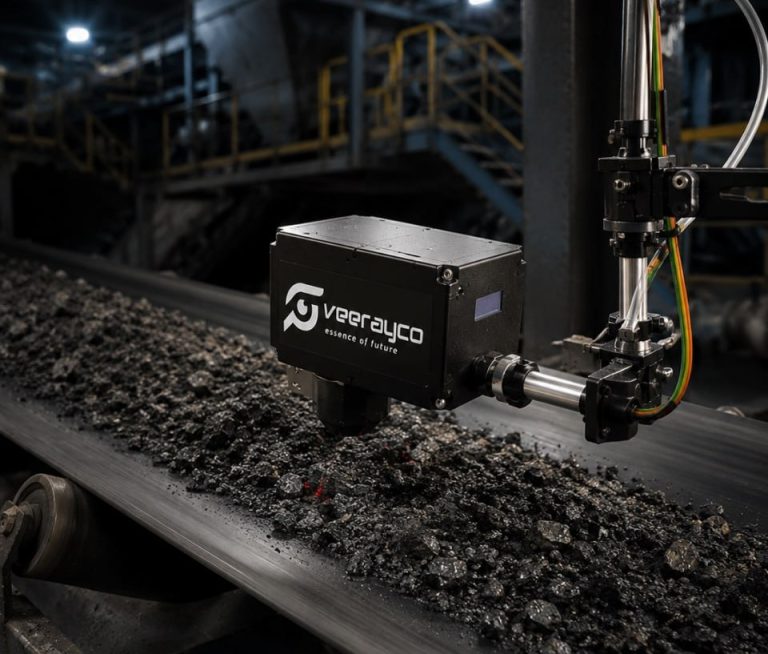

سامانه رطوبت سنج برخط غیرتماسی ویرایکو، یک سیستم پیشرفته برای اندازه‌گیری رطوبت مواد جامد و پودری است. این تجهیز با بهره‌گیری از فناوری طیف‌سنجی مادون قرمز نزدیک (Near Infrared Spectroscopy – NIR) امکان سنجش لحظه‌ای و پیوسته رطوبت مواد را بدون نیاز به تماس فیزیکی با محصول فراهم می‌سازد.

این سامانه به طور اختصاصی برای صنایع معدنی، فولادی، سیمان، مواد شیمیایی، غذایی و سایر فرآیندهای صنعتی طراحی شده و قابلیت نصب بر روی نوار نقاله، شوت‌های انتقال مواد و همچنین استفاده در آزمایشگاه را داراست. رطوبت‌ سنج ویرایکو حاصل چندین سال تحقیق و توسعه در حوزه اندازه‌گیری رطوبت مواد معدنی بوده و هم‌اکنون در خطوط تولید شرکت فولاد سنگان برای اندازه‌گیری رطوبت کنسانتره آهن به صورت کاملاً عملیاتی مورد بهره‌برداری قرار دارد.

اهمیت پایش برخط رطوبت در فرآیندهای صنعتی

رطوبت یکی از پارامترهای تأثیرگذار در بسیاری از فرآیندهای تولیدی است که تغییرات کوچک آن می‌تواند عملکرد تجهیزات، کیفیت محصول نهایی و هزینه‌های بهره‌برداری را تحت تأثیر قرار دهد. در صنایع معدنی و فولادی، کنترل میزان رطوبت کنسانتره، گندله و سایر مواد اولیه اهمیت ویژه‌ای دارد؛ زیرا مقدار آب موجود در ماده بر رفتار آن در مراحل انتقال، ذخیره‌سازی، فیلتراسیون، خشک‌سازی و فرآیندهای حرارتی تأثیر مستقیم دارد.

در بسیاری از خطوط تولید، اندازه‌گیری رطوبت همچنان با روش نمونه‌برداری دستی و انجام آزمایش‌های آزمایشگاهی انجام می‌شود. اگرچه این روش‌ها دقت مناسبی دارند، اما به دلیل زمان‌بر بودن فرآیند نمونه‌گیری و فاصله زمانی بین برداشت نمونه تا دریافت نتیجه، امکان کنترل لحظه‌ای شرایط تولید را فراهم نمی‌کنند. در یک خط تولید پیوسته، ممکن است در فاصله زمانی کوتاه، میزان رطوبت ماده تغییر کرده و باعث ایجاد نوسان در کیفیت محصول یا عملکرد تجهیزات شود.

سامانه رطوبت‌سنج برخط غیرتماسی ویرایکو با حذف محدودیت‌های روش‌های سنتی، امکان اندازه‌گیری لحظه‌ای و مداوم رطوبت را در محل فرآیند فراهم می‌کند. این ویژگی باعث می‌شود اپراتورها و مهندسان فرآیند بتوانند تغییرات رطوبت را در همان لحظه مشاهده کرده و در صورت نیاز، تنظیمات لازم را در تجهیزات تولیدی اعمال کنند.

حرکت به سمت کارخانه‌های هوشمند با اندازه‌گیری داده‌محور

یکی از الزامات اصلی کارخانه‌های هوشمند، دسترسی به اطلاعات دقیق و لحظه‌ای از وضعیت فرآیندها است. سامانه‌های اندازه‌گیری برخط مانند رطوبت‌سنج NIR ویرایکو، با تبدیل یک پارامتر فیزیکی مانند میزان رطوبت به داده قابل پردازش، امکان تصمیم‌گیری دقیق‌تر و کنترل پیشرفته‌تر خطوط تولید را فراهم می‌کنند.

این سامانه با قابلیت اتصال به سیستم‌های اتوماسیون صنعتی، می‌تواند بخشی از ساختار کنترل هوشمند کارخانه باشد و اطلاعات مورد نیاز برای تحلیل عملکرد، بهینه‌سازی مصرف انرژی و افزایش پایداری تولید را در اختیار سیستم‌های مدیریتی و کنترلی قرار دهد.



نقش رطوبت‌سنج NIR در بهینه‌سازی فرآیند تولید

استفاده از فناوری NIR علاوه بر افزایش سرعت اندازه‌گیری، امکان جمع‌آوری داده‌های پیوسته از شرایط واقعی فرآیند را فراهم می‌کند. این داده‌ها می‌توانند برای کنترل خودکار تجهیزات مختلف مانند خشک‌کن‌ها، فیلترپرس‌ها و سیستم‌های انتقال مواد مورد استفاده قرار گیرند.

برای مثال، در فرآیند تولید کنسانتره آهن، تغییر میزان رطوبت می‌تواند بر عملکرد تجهیزات آبگیری و انتقال مواد تأثیر بگذارد. با پایش مداوم رطوبت، می‌توان عملکرد این تجهیزات را دقیق‌تر تنظیم کرد و از مصرف بیش از حد انرژی یا ایجاد مشکلاتی مانند چسبندگی مواد، گرفتگی مسیرهای انتقال و کاهش راندمان جلوگیری نمود.

همچنین در خطوط گندله‌سازی، کنترل دقیق رطوبت مواد اولیه نقش مهمی در آماده‌سازی خوراک، شکل‌گیری مناسب گندله خام و پایداری فرآیند پخت دارد. اطلاعات لحظه‌ای سامانه رطوبت‌سنج می‌تواند به عنوان یکی از ورودی‌های مهم سیستم کنترل فرآیند مورد استفاده قرار گیرد.

فناوری NIR چگونه کار می‌کند؟

مبنای عملکرد فناوری NIR، بر پایه جذب نور مادون قرمز نزدیک توسط مولکول‌های آب عمل می‌کند. فرآیند پایش طیف به شرح زیر است:

  • تابش و جذب: هنگام تابش نور NIR به سطح ماده، بخشی از انرژی در طول موج‌های مشخص توسط مولکول‌های آب جذب می‌شود.
  • تحلیل طیف بازتابی: سیستم با تحلیل طیف بازتابی و پردازش داده‌ها، تغییرات بازگشتی را مانیتور می‌کند.
  • الگوریتم کالیبراسیون: با استفاده از الگوریتم‌های کالیبراسیون پیشرفته، میزان رطوبت موجود در ماده با دقت بالا محاسبه می‌شود.

مزایای اصلی مکانیسم NIR

  • اندازه‌گیری کاملاً غیرتماسی
  • عدم نیاز به نمونه‌برداری
  • پاسخ‌دهی در زمان واقعی (Real-Time)
  • عدم تأثیرپذیری از سایش و خوردگی
  • هزینه نگهداری پایین
  • قابلیت استفاده در محیط‌های صنعتی سخت

چالش اندازه‌گیری رطوبت کنسانتره آهن

اندازه‌گیری رطوبت کنسانتره آهن یکی از دشوارترین کاربردهای فناوری NIR در دنیا محسوب می‌شود. عوامل بحرانی زیر عموماً باعث افت شدید دقت در تجهیزات اندازه‌گیری می‌شوند:

  • اندازه ذرات بسیار ریز
  • تغییرات ترکیب شیمیایی مواد و ناهمگنی سطح مواد
  • تغییرات دمایی بار و محیط
  • نوسانات ارتفاع بستر مواد روی نوار نقاله

راهکار ویرایکو: سامانه رطوبت سنج برخط ویرایکو با توسعه مدل‌های اختصاصی کالیبراسیون و الگوریتم‌های پردازش داده توانسته است این چالش را پشت سر گذاشته و در یکی از بزرگ‌ترین مجتمع‌های تولید کنسانتره آهن کشور، یعنی فولاد سنگان، به‌صورت عملیاتی مورد بهره‌برداری قرار گیرد.

ویژگی‌های کلیدی سامانه رطوبت سنج برخط

  • اندازه‌گیری کاملاً غیرتماسی: عدم نیاز به تماس با ماده و حذف مشکلات ناشی از سایش، خوردگی و آلودگی سنسور.
  • اندازه‌گیری برخط و لحظه‌ای: نمایش مداوم رطوبت ماده در فرآیند و امکان کنترل سریع شرایط تولید.
  • کاهش مصرف انرژی: بهینه‌سازی عملکرد خشک‌کن‌ها، فیلترپرس‌ها و تجهیزات فرآوری مواد معدنی.
  • افزایش کیفیت محصول نهایی: کنترل دقیق رطوبت باعث بهبود کیفیت محصول و کاهش نوسانات فرآیند می‌شود.
  • قابلیت یکپارچه‌سازی با سیستم‌های اتوماسیون: امکان ارتباط با PLC، SCADA، DCS و سیستم‌های مانیتورینگ صنعتی.

صنایع قابل استفاده

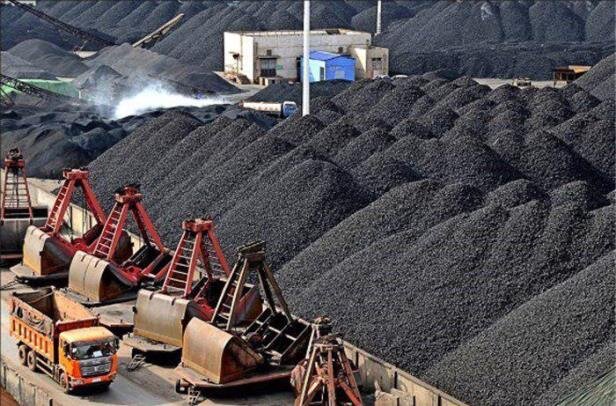

صنایع معدنی

  • کنسانتره آهن
  • گندله
  • سنگ آهن
  • مس، روی، سرب و زغال سنگ

صنایع فولاد

  • خطوط کنسانتره
  • خطوط گندله‌سازی
  • مواد اولیه کوره‌ها

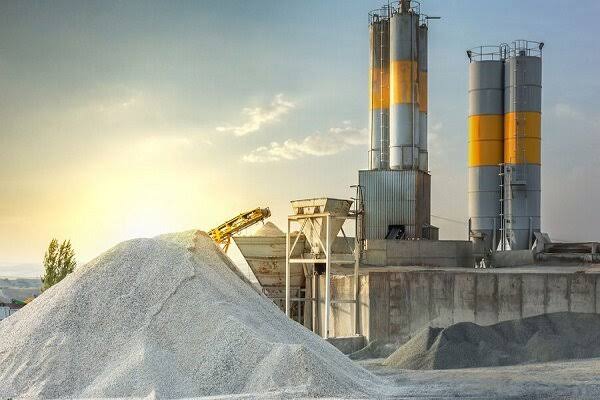

صنایع سیمان

  • مواد خام کلینکر
  • پودر سیمان

صنایع غذایی

  • غلات
  • خوراک دام
  • آرد و شکر

صنایع شیمیایی

  • کودهای شیمیایی
  • پودرهای معدنی و مواد اولیه صنعتی

کاربرد های سامانه رطوبت سنج برخط

  • کنترل عملکرد فیلترپرس و کنترل فرآیند خشک‌کن
  • کنترل کیفیت محصول نهایی و بهینه‌سازی مصرف انرژی

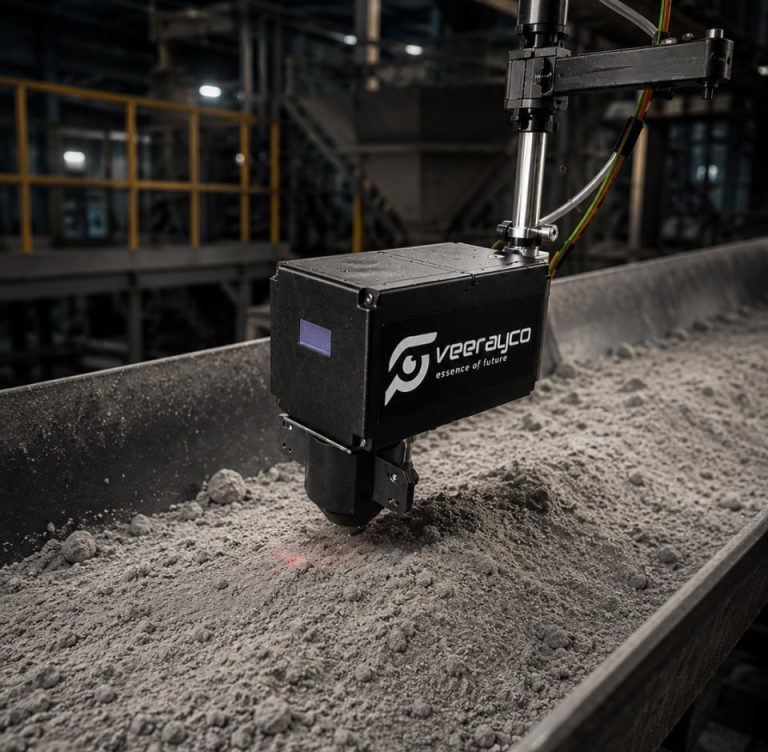

  • پایش رطوبت مواد روی نوار نقاله
  • کنترل فرآیند انبارش مواد و کنترل خوراک خطوط تولید

مزیت‌های رقابتی

  • طراحی و توسعه در داخل کشور و حذف وابستگی به تأمین‌کنندگان خارجی
  • امکان کالیبراسیون اختصاصی برای هر ماده
  • خدمات پشتیبانی، تعمیرات داخلی و هزینه مالکیت کمتر نسبت به نمونه‌های خارجی
  • قابلیت سفارشی‌سازی نرم‌افزار و ارتباطات صنعتی همراه با تجربه عملیاتی در صنعت فولاد و معدن

سوالات متداول (FAQ)

آیا سامانه با ماده تماس دارد؟

خیر. اندازه‌گیری به‌صورت کاملاً غیرتماسی انجام می‌شود و هیچ‌گونه تماس مستقیم میان سامانه و ماده وجود ندارد. این روش علاوه بر افزایش ایمنی، از ایجاد اختلال در فرآیند و آسیب یا فرسایش تجهیزات اندازه‌گیری جلوگیری می‌کند.

آیا امکان نصب روی نوار نقاله وجود دارد؟

بله. سامانه به‌صورت ویژه برای نصب و استفاده بر روی نوار نقاله طراحی شده است و می‌تواند در حین انتقال مواد، اطلاعات موردنیاز را به‌صورت پیوسته و بدون ایجاد وقفه در فرآیند تولید اندازه‌گیری کند.

آیا برای هر ماده نیاز به کالیبراسیون وجود دارد؟

بله. برای دستیابی به بالاترین سطح دقت، مدل کالیبراسیون متناسب با ویژگی‌های هر ماده توسعه داده می‌شود. این کالیبراسیون با درنظرگرفتن مشخصات و شرایط ماده انجام شده و به بهبود دقت و پایداری نتایج اندازه‌گیری کمک می‌کند.

آیا امکان اتصال به PLC و سیستم مانیتورینگ وجود دارد؟

بله. برای دستیابی به بالاترین سطح دقت، مدل کالیبراسیون متناسب با ویژگی‌های هر ماده توسعه داده می‌شود. این کالیبراسیون با درنظرگرفتن مشخصات و شرایط ماده انجام شده و به بهبود دقت و پایداری نتایج اندازه‌گیری کمک می‌کند.
